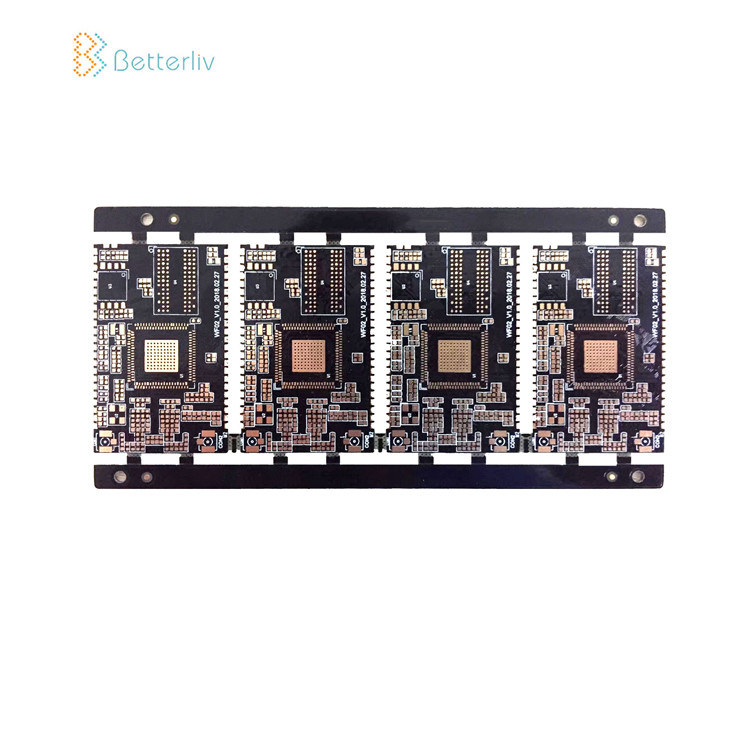

1mm 4つの層PCB板、固体Fr4プリント基板
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | 4層FR4 PCBは集まっている | 最少線幅: | 0.15mm |
|---|---|---|---|
| 銅の厚さ: | H/H OZ | 板厚さ: | 1.0mm |
| 基材: | FR-4 | Min. Hole Size: | 0.3mm |
| テスト サービス: | オンラインAOIのX線、ICT、FCTのBGAの改善の場所 | 層: | 1-40層 |
| 最高板サイズ: | 570mm*620mm | pcbaサービス: | OEMのワンストップ サービス |
| ハイライト: | 1mm 4つの層PCB板,1mmのFr4プリント基板,固体Fr4プリント基板 |
||
4層FR4 PCB OEMの液浸の金の製造業者の固体プリント回路
製品の説明
|
PCBアセンブリ容量
| ワンストップPCBA | PCB+components sourcing+assembly+test+package |
| アセンブリ細部 | SMTおよびによ穴 |
| 調達期間 | プロトタイプ:7-15の仕事日。順序20~25の仕事日を通常区分しなさい |
| プロダクトのテスト | 飛行調査テスト、X線の点検、AOIテスト、機能テスト |
| PCBのはんだのタイプ | 水溶性のはんだののり、無鉛RoHS |
| 部品の細部 | 受動態0201サイズに |
| BGAおよびVFBGA | |
| 無鉛の破片Carriers/CSP | |
| 両面SMTアセンブリ | |
| 0.8milsへの良いピッチ | |
| BGAの修理およびReball | |
| 部分の取り外しおよび取り替え | |
| 構成のパッケージ | テープ、管、巻き枠、緩い部品を切りなさい |
| PCBアセンブリ プロセス |
訓練---露出---めっき---Etaching及び除去---打つこと---電気テスト---SMT---波のはんだ付けすること---AOIテスト---集まっていること---ICT---機能テスト---温度及びHumidity&Agingのect。テスト |
ここに私達の顧客が彼らのPCB製作及びアセンブリ必要性のための私達をなぜ選ぶかである:
企業の開拓者として長く知られていて、私達は完全な社内PCBの製造業およびquickturn/機能少しのアセンブリ提供によってこと評判続ける。私達は私達のPCBの質、信頼性および例外的なカスタマー サービスを発見するように誘う。私達は外国顧客のためにだけ整備する。
