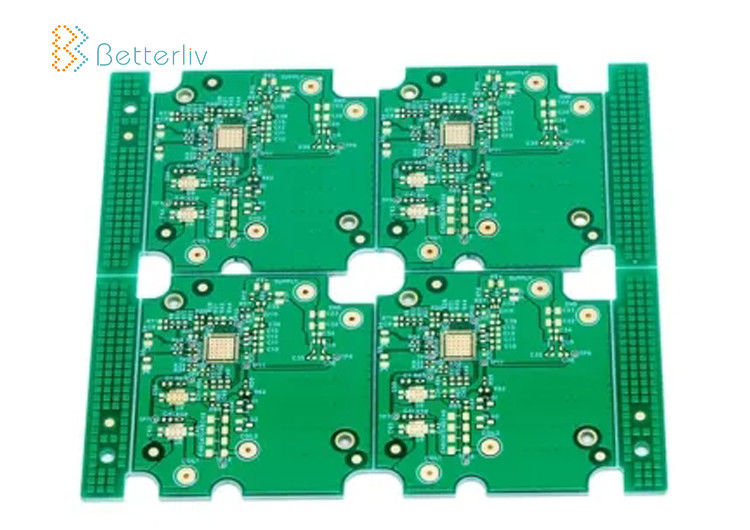

Betterliv 6つの層PCBの電子工学装置のためのenigのサーキット ボード

Betterliv 6つの層PCBの電子工学装置のためのenigのサーキット ボード

Betterliv 6 Layer PCB , enig circuit board for Electronics Device
Betterliv 6 Layer PCB , enig circuit board for Electronics Device

大画像 :  Betterliv 6つの層PCBの電子工学装置のためのenigのサーキット ボード ベストプライス

商品の詳細:
起源の場所: シンセン、中国
ブランド名: Betterliv/OEM
証明: ISO9001 FCC
モデル番号: OEM
お支払配送条件:
支払条件: T/T、ウェスタン・ユニオンのクレジット カード
詳細製品概要
製品名: 6つの層PCBアセンブリ 表面の仕上げ: HASL、OSP、ENIG、金指、等
基材: 銅の厚さ: 0.5oz-6oz
適用: 電子工学装置 テスト サービス: AOIのX線のFuncionテスト
ハイライト:

Betterliv 6つの層PCB

,

Betterliv Enigのサーキット ボード

,

電子工学装置6つの層のEnigのサーキット ボード

6層のコントローラ ボード個人化なった組み立てられた6L FR4 PCBのプリント基板PCBはサービスEnigのサーキット ボードを予約した



PCBの製造の機能

項目 機能の記述
層の計算 1-10層
厚さ 0.016" - 157.48"
銅の厚さ 0.5-4 OZ
最少線幅/間隔 3mil [0.075mm]
最少終了する穴のサイズ 8mil [0.20mm]
ドリル孔の許容 +/-3mil [0.075mm]
最少輪郭の許容 +/-4mil [0.10mm]
働くパネルのサイズ 最高:47" *24」
表面の終わり OSP、HASLの液浸の金、金張り、金指



私達のサービス
電子部品材料の購入
•裸PCBの製作
•PCBアセンブリ サービス。(SMTのすくい)
•完全なテスト:AOIのX線、回路内テスト(ICT)、機能テスト(FCT)
•等角のコーティング サービス
•プロトタイピングおよび大量生産…
•PCBのレイアウト、あなたの考えに従うPCBAの設計

FAQ


Q1:どんなサービスがあるか。
:私達はOEM&ODM PCB& PCBアセンブリの製造業者である。



Q2. 何がPCBまたはPCBAの引用語句のために必要であるか。
:PCB:持っていれば順序の量、Gerberファイルおよび他の条件、はんだのマスクの基材のような、厚さ、表面の終わりの処置、銅の厚さ、板厚さ、色およびシルクスクリーンおよび他。
PCBA:持っていればPCB情報、BOM、テスト文書および他。



Q3:あなたの最低順序量は何であるか。
:私達のMOQは1 PCSである。



Q4. 郵送料か。
:郵送料は出荷の住所、順序の量および出荷のタイプまである。供給より多くの細部。



Q5:私が製造のためにあなたにそれを堤出するとき私のPCBファイルは安全であるか。
:私達はあらゆる顧客の版権を尊重し、他の第三者と決してこれらのファイルを共有しない。



Q6:顧客が供給するプロセス材料を受け入れるか。
:はい、私達はまたコンポーネントの供給元を提供し、顧客からの部品を受け入れてもいい。
