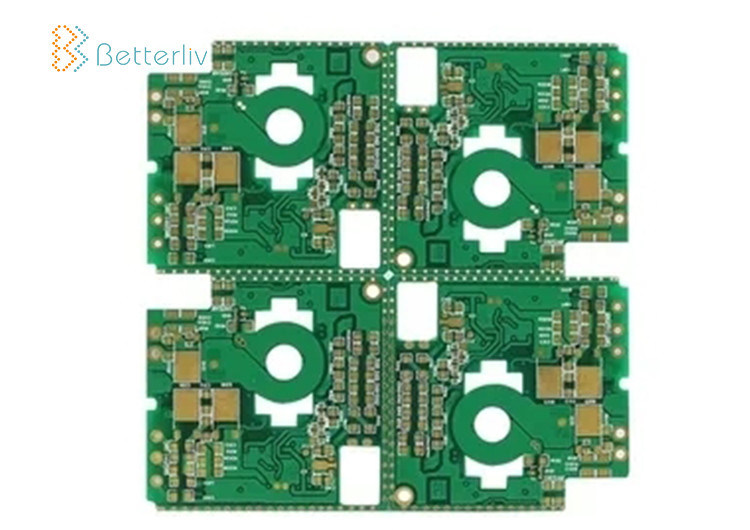

OEM 6つの層PCB板、FR4倍の側回線板
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | 6つの層PCBアセンブリ | 最少線幅: | 0.075mm/0.075mm （3mil/3mil） |
|---|---|---|---|
| 基材: | FR4/CEM 1/CEM 3/POLYIMILD/PTFE/ROGERs | 銅の厚さ: | 0.4-2mil （10-50um） |
| 表面の仕上げ: | HASL/OSP/Ag/ENIG/ENEPIG/Immersionの銀、錫 | サービス: | 停止トルコ1つのサービス |
| ハイライト: | OEM 6つの層PCB板,FR4倍の側回線板,OEMの倍の側回線板 |
||
FR4倍の側面は6つの層PCB板プロトタイプ製造業者にOEMを多層PCB板作る
PCBの製造の機能
| 記事 | 記述 | 機能 |
| 材料 | 積層材料 | FR4、みょうばん高周波、高いTG FR4 FPC… |
| 板切断 | 層の数 | 1-48 |
| 内部の層のためのMin.thickness （CUの厚さは除かれる） |
0.003" （0.07mm） | |
| 板厚さ | 標準 | （0.1-4mm±10%） |
| Min. | 単一/倍:0.008±0.004」 | |
| 4layer:0.01±0.008」 | ||
| 8layer:0.01±0.008」 | ||
| 弓およびねじれ | 以上7/1000 | |
| 銅の重量 | 外のCUの重量 | 0.5-4 0z |
| 内部のCUの重量 | 0.5-3 0z | |
| 訓練 | 最低のサイズ | 0.0078" （0.2mm） |
| ドリルの偏差 | ±0.002 ″ （0.05mm） | |
| PTHの穴の許容 | ±0.002 ″ （0.005mm） | |
| NPTHの穴の許容 | ±0.002 ″ （0.005mm） | |
| はんだのマスク | 色 | 、緑、白い、赤い黒い、青い… |
| 最低のはんだのマスクのclearanace | 0.003の″ （0.07mm） | |
| 厚さ | （0.012*0.017mm） | |
| シルクスクリーン | 色 | 、白い、黄色い黒い、青い… |
| 最低のサイズ | 0.006の″ （0.15mm） | |
| 終わり板の最高のサイズ | 700*460mm | |
| 表面の終わり | HASL、ENIGの液浸の銀、液浸の錫、OSP… | |
| PCBの輪郭 | 正方形、不規則な円（ジグと） | |
| パッケージ | QFN、BGA、SSOP、PLCC、LGA | |
私達のサービス
•電子部品材料の購入
•裸PCBの製作
•PCBアセンブリ サービス。（SMTのすくい）
•完全なテスト:AOIのX線、回路内テスト（ICT）、機能テスト（FCT）
•等角のコーティング サービス
•プロトタイピングおよび大量生産…
•PCBのレイアウト、あなたの考えに従うPCBAの設計
FAQ
Q1.どんな製造サービスを提供するか。
A1:私達はPCBの製作を含むワンストップ全ターンキー製造の解決を、構成の調達及び調達、SMT、プラスチック注入及び金属、最終組立て、テスト、証明サポートおよび他の製造サービス提供する。
Q2. 私達はファイルを送る前にNDAに署名するでしようか。
A2:本当に、私達は私達の顧客とのNDA （非発表の一致）に署名し、生産ファイルを機密保つことを望む。
Q3. どんなファイル必要とするPCB及びPCBAの引用語句のためにするか。
A3:私達は（必要とすれば）量の照会、BOM、PCB Gerber、PCBの指定の条件、一突きおよび場所ファイル、テスト計画を知る必要がある。それから私達は点検し、私達ができるように24hoursの内のあなたに引用するために、最もよい価格を提供することを望む。
Q4. PCBA順序のための最低順序量は何であるか。
A4:私達のPCBA MOQは1pcs、私達設計サンプル証明からの大量生産の操業に支えることができるである。私達は専門およびすべての製造工程を速くそして容易に得るのを助けて喜んでである。
Q5. PCBA順序のための生産調達期間は何であるか。
A5:私達のPCBAの生産調達期間はサンプル順序（1~20pcs）のための1~2wksである;試験の契約量（100~1000pcs）のための3~4wks、大量生産の操業（>1000pcs）のための4~5wks。私達はまたそれを緊急に必要としたら促進されたサービスを提供してもよい。
