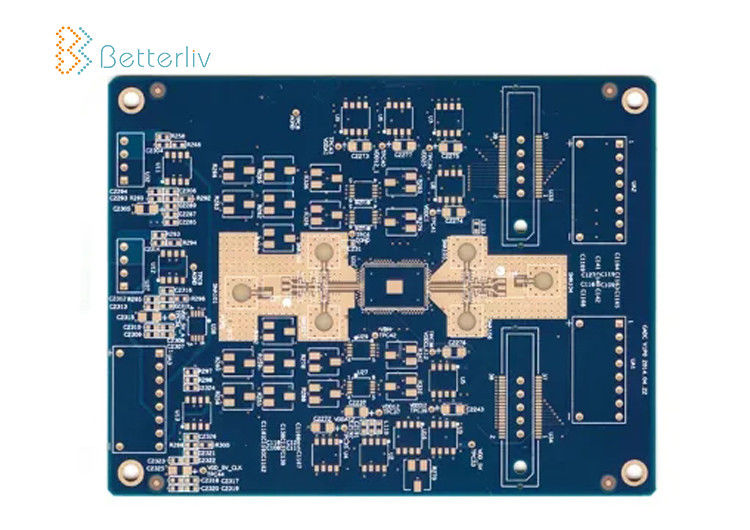

高周波8つの層PCB板、Rohsの倍によって味方されるプリント基板
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | PCBのサーキット ボード | 基材: | FR4 |
|---|---|---|---|
| 銅の厚さ: | 2oz | 板厚さ: | 2.40mm |
| Min. Hole Size: | 0.25mm | 表面の仕上げ: | 液浸の金 |
| ハイライト: | 高周波8つの層PCB板,Rohsの倍によって味方されるプリント基板,Rohs 8つの層PCB板 |
||
OEMの高周波8つの層PCB板電子Rohsの両面の多層印刷配線基板PCBの製造業者
OEM/ODMサービス
| 層 | 1-22の層 | 最少線幅 | 2mil |
|
Max.boardのサイズ（single&doule 味方した） |
700*1200mm | Min.annularリング幅:vias | 3mil |
| 表面の終わり |
HAL （自由のPbと）、めっきされたNi/Au、 液浸の銀、Imm Ni/AuのImmのSn、 堅い金、OSPのect |
Min.boardの厚さ（多層） | 4layers:0.4mm;
6layers:0.6mm;
8layers:1mm;
10layers:1.2mm
|
| 板材料 |
FR-4;高いTg;高いCTI;自由なハロゲン;高周波（taconicロジャース PTFEのnelcon、 ISOLAのpolyclad 370 HR）;厚い銅 |
厚さ（技術のめっき: 液浸Ni/Au） |
タイプのめっき:Imm NIのMin./最高の厚さ:タイプをめっきする100/150U」:ImmのAu、Min./最高の厚さ:2/4U」 |
私達のサービス
1. ONE-STOP-SERVICE
2. OEMサービス
3. Gerberファイルは必要とした
4. サンプルを持つPCBのクローン
5. 品質保証および専門の後販売法サービス
*Electronic部品材料の購入
*Bare PCBの製作
*PCBアセンブリ サービス。（SMTのすくい）
*FULLテスト:AOIのX線、回路内テスト（ICT）、機能テスト（FCT）
*Prototyping、大量生産…
*PCBのレイアウト、あなたの考えに従うPCBAの設計
利点
*R&Dのチーム サポート
*UL、RoHS、ISO9001
*Advanced生産ラインおよびすみやかに配達。
中国の*Honest信頼性。
PCBの*Professionalそして豊富な経験。
*Competitive価格および良質。
*Excellent売り上げ後のサービス。
