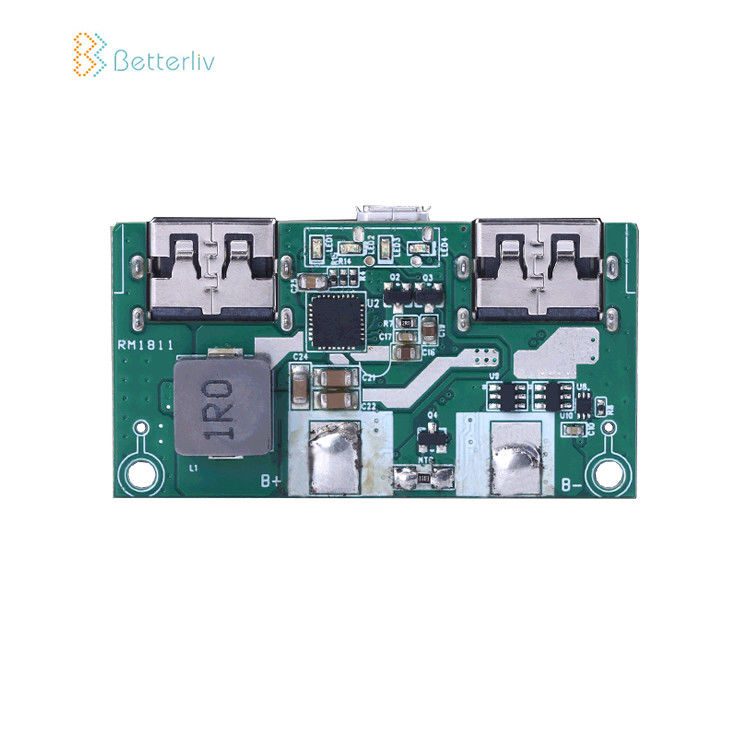

5V 2A力銀行PCB板
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 基材:: | FR-4 | 銅の厚さ: | 1OZ |
|---|---|---|---|
| 板厚さ: | 1.6mm | Min. Hole Size: | 0.3mm |
| 表面の仕上げ: | HALS、HALS OSP等 | テスト サービス: | 100%のEテスト |
| ハイライト: | Betterliv力PCBA,2A力銀行PCB板,5V力銀行PCB板 |
||
すべてのSmartphoneのためのOEM ODM力PCBの設計USB 5V 2Aの携帯電話力銀行充電器PCBAのサーキット ボード モジュール
プロダクト細部
|
入れられた電圧:
|
AC 100~240V
|
出力電圧:
|
DC 5.0V
|
|
入力電流:
|
0.2A （最高）
|
出力電流:
|
2.1A （最高）
|
|
頻度:
|
50/60Hz
|
出力電力:
|
10.5W （最高）
|
|
効率:
|
≥80%
|
サイズ:
|
49mm*33mm*19mm
|
|
保護機能:
|
出力過電圧、過電流、積み過ぎ、短絡の保護
|
||
|
製品の説明:
|
力のアダプターUSBの充満板、携帯電話の充電器、ソケット、等のための保護スイッチ。
|
||
|
カスタマイズされたサービス:
|
サポートによってカスタマイズされるQC3.0 18w 20w pdの携帯電話の充電器
|
||
プリント基板はいろいろ異なった適用のためにカスタマイズされる。各適用はさまざまな特定の設計パラメータおよび特定の特徴を要求する。よい例はコンダクターおよび熱ディストリビューターとして役立つLEDの塗布で広く利用されたアルミニウムに支えられるPCBである。
PCB/PCBA機能およびサービス
1.競争価格のSinglesided PCB、二重サイドPCB及び多層PCB、良質および優秀なサービス。
2. FR-4、FR-4高いTG、CEM-1、CEM-3のアルミニウム基材。
3. HAL、液浸の金の銀/錫無鉛、HAL OSPの表面処理。
4.プリント基板は迎合的な94V0 IPC610クラス2国際的なPCBの標準に付着する。
5.プロトタイプからの媒体およびバッチ生産への量の範囲。
プロダクト機能
| 項目 | PCB容量 |
| 製品名 | SMTのサーキット ボードの製造業者の注文の電子アセンブリPCBのpcba |
| 材料 | FR-4;高いTG FR-4;アルミニウム;CEM-1;CEM-3;ロジャース、等 |
| PCBのタイプ | 、適用範囲が広い堅い、堅適用範囲が広い |
| 層いいえ。 | 1、2、4、6の24までの層 |
| 形 | の円形、スロット、不規則な排気切替器、複雑長方形 |
| 最高PCB次元 | 1200mm*600mm |
| 板厚さ | 0.2mm-4mm |
| 厚さの許容 | ±10% |
| 最低の穴のサイズ | 0.1mm （4ミル） |
| 銅の厚さ | 0.5 OZ-3OZ （18 um385 um） |
| 銅めっきの穴 | 18um-30um |
| 最低の跡の幅 | 0.075mm （3mil） |
| 最低スペース幅 | 0.1mm （4ミル） |
| 表面の終わり | HASL、LF HASL、Immの金、Immの銀、OSP等 |
| はんだのマスク | 、緑、赤い、白い、黄色い、青いの紫色オレンジ黒い |
| 項目 | PCBA容量 |
| 製品名 | SMTのサーキット ボードの製造業者の注文の電子アセンブリPCBのpcba |
| アセンブリ細部 | SMTおよびによ穴、ISO SMTおよびすくいライン |
| プロダクトのテスト | テストのジグ/型、X線の点検、AOIテスト、機能テスト |
| 量 | ごく少量:1pcs.プロトタイプ、小さい順序、多くの順序、すべてのOK |
| 必要とされるファイル | PCB:Gerberファイル（CAM、PCB、PCBDOC） |
| 部品:（BOMのリスト）資材表 | |
| アセンブリ:一突きN場所ファイル | |
| PCBのパネルのサイズ | 最低のサイズ:0.25*0.25インチ（6*6mm） |
| 最高のサイズ:1200*600mm | |
| 部品の細部 | 受動態0201サイズに |
| BGAおよびVFBGA | |
| 無鉛の破片Carriers/CSP | |
| 両面SMTアセンブリ | |
| 0.2mm （8mil）への良いBGAピッチ | |
| BGAの修理およびReball | |
| 部分の取り外しおよび取り替え | |
| 構成のパッケージ | テープ、管、巻き枠、緩い部品を切りなさい |
| PCB+の組立工程 | 訓練-----露出-----めっき-----Etaching及び除去-----打つこと-----電気テスト-----SMT-----波のはんだ付けすること-----集まっていること-----ICT-----機能テスト-----温度及び湿気 |
